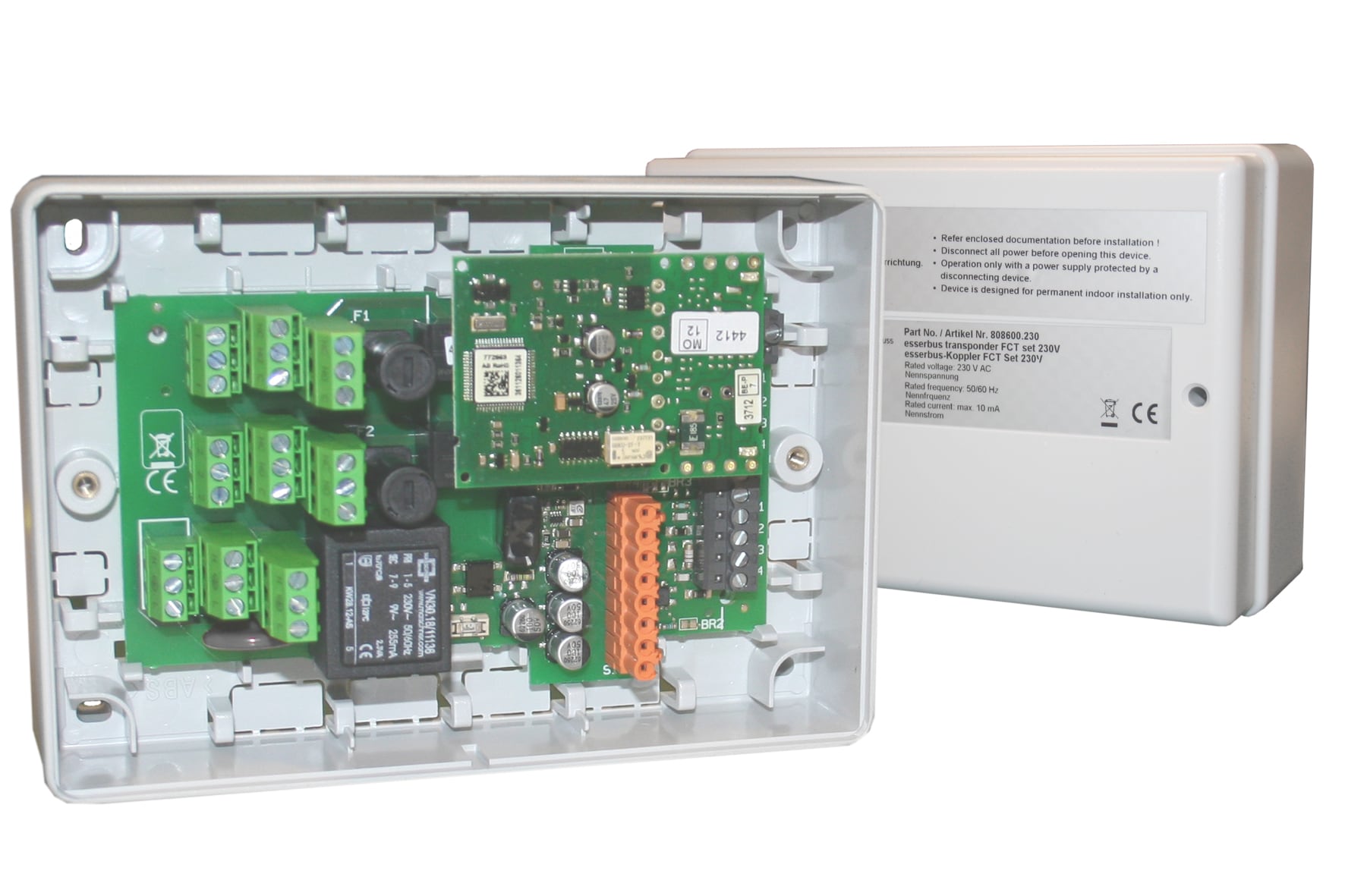

esserbus®-Koppler FCT Set 230 V

808600.230

Der FCT dient zur Steuerung und Überwachung von Brandfallsteuerungen, wie Ventilation, Druckwächterpumpen, Ventilen von Löschanlagen, Aufzügen u.v.m.
Über zwei frei programmierbare Relais können zeitlich bedingte Maschinenabschaltungen vorgenommen werden. Die aufsteckbaren Module (bis zu zwei Module steckbar) haben jeweils einen Kontakteingang zur Rückmeldung von Ansteuerungen.
Die lückenlose „Fail Safe“-Funktion gewährleistet darüber hinaus, dass sogar bei Ausfall der Brandmelderzentrale oder des Feldbusses die volle Funktion des Kopplers als autarke Ansteuereinrichtung weiterhin gegeben ist.
Mit der 230-V-Version kann die Netzspannung direkt geschaltet werden und zugleich kann diese zur Versorgung des Kopplers genutzt werden. Zusätzlich kann die Netzspannung über eine interne Logik indirekt auf Funktion überwacht werden.
Der FCT erfordert grundsätzlich eine externe Spannungsversorgung.
Der esserbus®-Koppler FCT 12-24 V oder 230 V wird als Busteilnehmer der Brandmelderzentralen IQ8Control oder FlexES Control eingesetzt. Für die Inbetriebnahme ist die Programmiersoftware tools 8000 ab Version V1.15.1 erforderlich.

  • Intelligente Brandfallsteuerungen über programmierbare Logiken der Ein- und Ausgänge des FCT
  • Programmierbare Laufzeitüberwachung zur Ansteuerungen von Brandschutzklappen
  • Geeignet zur zeitlich bedingten Abschaltung von Maschinen und Anlagen
  • Optionale Impulsansteuerungen der Relais mit wählbaren Impulslängen programmierbar
  • Geeignet zur Aufnahme und Schalten von 230-V-Netzspannung
  • Relais geeignet zum dauerhaften Schalten von 4 A
  • Programmierbare Fail-Safe Stellungen der Relais zur Sicherung gegen Ausfall und Störung der Brandmeldeanlage
  • Rückmeldekontakt zur Überwachung der fehlerfreien Funktion der Brandfallsteuerung
  • Integrierter Leitungstrenner
  • Optionaler IP-Schutzsockel für den Einsatz in schwierigen Umgebungsbedingungen

Zusätzliche Informationen:
Der FCT kann nicht an den folgenden Anlagen betrieben werden:
BMZ 80, System 3000 (BMZ 3007/3008), BMZ 8008, BMZ 8000 C/M, LMST 8010

Lieferumfang:
FCT Steuermodul, 1x FCT Elektronikmodul, Aufputzgehäuse

Nennfrequenz 50 ... 60 V Hz
Nennspannung 230 V AC
Nennstrom 0,01 A
10 mA
Kontaktbelastung Relais 30 V DC/ 4 A, 230 V AC / 4 A
Umgebungstemperatur -5 °C ... 45 °C
Lagertemperatur -10 °C ... 50 °C
Anschlussklemmen max. 2,5 mm²
Schutzart IP 30 (im Gehäuse)
IP 55 (mit IP-Sockelaufsatz 788655)
Material PC
Rel. Luftfeuchte < 95 % (nicht kondensierend)
Abmessungen B: 235 mm H: 61,5 mm T: 140 mm
